Projekt: microbiwak

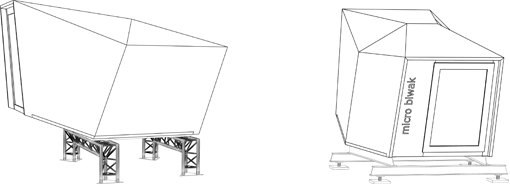

Dynamische, auffällige Form, mit hohem Wiedererkennungswert. Steht für Genialität, Perfektion und Kompromisslosigkeit. Neu interpretierte, traditionelle Holzbautechnik, bringt die Vorteile des Werkstoffes Holz auf den Punkt. Die Geometrie erlaubt ein Bespannen der Kubatur mit Veranstaltungs- bzw. Sponsorenlogos und einer speziellen Photovoltaikhaut zur Energiegewinnung. Dauerhafte und leistungsfähige Konstruktion mit nur 550 kg. Ist leicht zu montieren und kann auch zusammengebaut transportiert werden. Ist in der Ausführungsvariante Alpin Shelter für 2 bis 6 Personen oder dem Minimal Housing Konzept für 2 bis 4 Personen realisierbar. Optional auch mit Gasheizung, Energiespeicher, Wasserversorgung, Kommunikation, Erste Hilfe Ausrüstung und Expeditionsküche erweiterbar.


Faltwerk

Die Vorteile und die Leistungsfähigkeit einer gefalteten Primärstruktur, deren Flächen eine räumliche Tragwirkung erreichen, sind bekannt, jedoch gilt es dabei auch, die bei Flächenfaltwerken oft erschwerte Ausbildung einer Dachhaut zu lösen. Die Idee, eine Kubatur zu entwickeln, welche sich mit flächigen Materialien faltenfrei umhüllen läßt, war somit geboren. Des Weiteren wird auch die Verwendung von Leichtbauplatten mit Waben- oder Faltwerkkernen angedacht, welche zu einer weiteren Gewichtsoptimierung beitragen.

bild bild

bild bild

bild bild

bild bild

Brettsperrholz (BSP), cross laminated timber (CLT)

"Kisten" bauen kann jeder! Die wahre Leistungsfähigkeit und Genialität liegt in der Realisierung von Faltwerken.

bild bild

bild bild

Photovoltaikhaut

Bei dieser Forschungsarbeit geht es aber nicht nur um diesen geometrischen Formfindungsprozess, sondern ganz klar auch um die Überlegung, dieses Dachhautmaterial als Energielieferant zu konzipieren. Konkrete Lösungen, wie das Aufkaschieren von Dünnschichtsolarelementen bis hin zum direkten Bedrucken des Planenmaterials mit organischen Solarzellen, werden zur Zeit untersucht und getestet.

bild bild

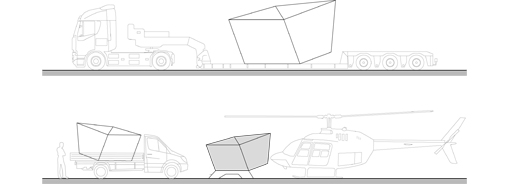

Verschiedene Größen



Industrie 4.0.

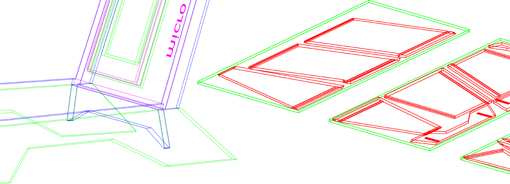

Das Biwaksystem basiert auf dem Konzept, die Kubatur nach Kundenwünschen zu skalieren und anzupassen. Der komplette Bauteilsatz ist über die digitale Schnittstelle mit CNC-Maschinen produzierbar, so kann effizient auf jede Ausführung bzw. Stückzahl reagiert werden. Das Produkt microbiwak kann demnach schlüsselfertig, als Bausatz oder als analoger bzw. digitaler Datensatz angeboten werden.


Almgrundstücke und Kooperationspartner gesucht!

Ein wesentlicher Bereich des Projektes stellt das Testen unter Realbedingungen dar! Die Faltwerkkubaturen fungieren einerseits als reine Technologieträger, sollen aber natürlich auch hinsichtlich ihrer Verwendungstauglichkeit getestet werden. Um wirklich aussagekräftige Ergebnisse zu erhalten, werden Möglichkeiten gesucht, um das microbiwak alpinen Gegebenheiten auszusetzen. Zu diesem Zweck werden hochgelegene Almgrundstücke - gerne auch in sehr exponierter Lage - gesucht, welche gepachtet oder auch gekauft werden können!

bild bild

About the projekt:

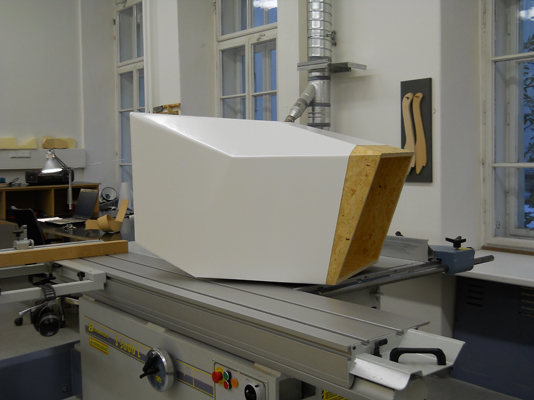

The object of my dissertation has been the development of a small plate-construction cubage which may be used as bivouac. Known are already the advantages and efficiency of such primary structure, the surfaces of which achieve a three-dimensional load-bearing capacity. However, the problem to be solved here, too, was the formation of a roof membrane for the surface plate construction - which often proves difficult. The present dissertation describes the process of developing a geometric form that may be enveloped by two-dimensional materials without showing any creases. This process was characterized by the steps of developing and designing at the model, so that, now, by means of some prototype figures, the development of the bivouac cabin can be shown in easily comprehensible manner.
